400-6171-355400-6171-355除了薄板帶材外，寬厚板材也是板材類的重要組成部分，對于這類寬厚板的寬度與厚度檢測，可以采用激光測量原理進行檢測，并且熱軋冷軋均可使用。
1、設備名稱、型號
設備名稱：測寬測厚儀；
設備型號：K/HW/E04-DG2500型；
測 頭 數：激光位移傳感器2套、二維激光測量傳感器2套；
測量系統：藍鵬測量系統；
2、設備參數
寬度測量范圍：1500～2500（請?zhí)顚憣嶋H測量范圍）；
寬度測量精度：靜態測量≤±0.5；動態測量≤±1；
厚度測量范圍：10～255；
厚度測量精度：靜態測量≤±0.1；動態測量≤±0.2；
數據輸出周期：≤10ms；
掃描時間：0.7ms~50ms；
3、測量方法
設本項目被測成品規格范圍：厚度10-250mm；寬度1500-2500mm。根據該尺寸范圍和測量要求，采用進口二維激光測量傳感器和激光位移傳感器對寬厚板的寬度和厚度進行測量。
4、測量信息
激光測寬測厚儀的采用二維激光測量傳感器和激光位移傳感器組合測量板材的寬度、厚度和C值尺寸。其中C值是指板邊不規則缺陷。
5、測量傳感器布置

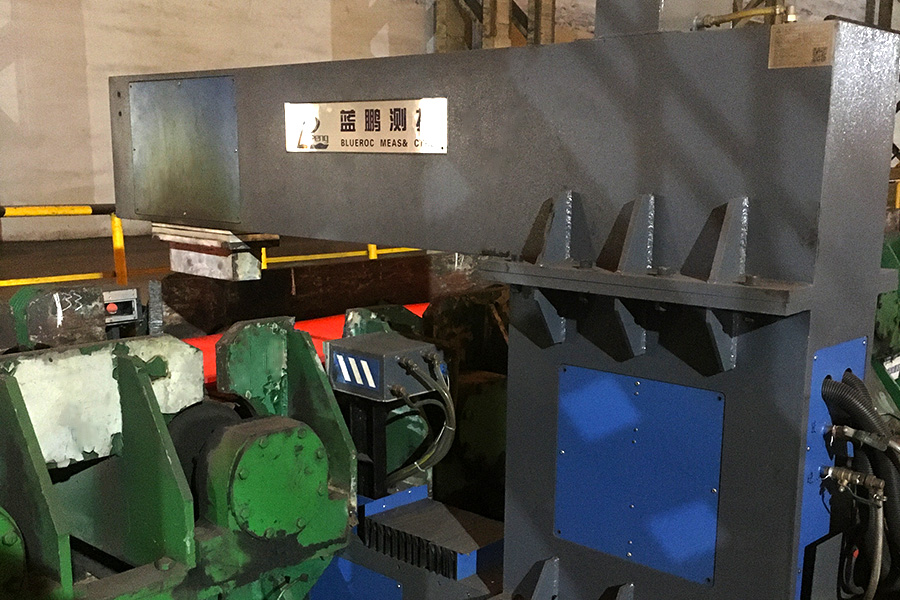

扁鋼兩側各安裝一只二維激光測量傳感器，同時測量板邊的寬度、厚度和C值尺寸，扁鋼中間增設兩個激光位移傳感器測量扁鋼中間厚度。
6、系統組成
測寬測厚儀是集光學、機械、電子電路、通訊和計算機軟件技術為一身的成套設備。每套設備主要由測寬測厚儀、控制系統和現場LED顯示屏等組成。
7、顯示內容
主控室液晶顯示器：實時顯示扁鋼的上面寬度、下面寬度、平均寬度、左側C值、右側C值、左側厚度、中間厚度和右側厚度；實時顯示軋材截面的動態圖形；實時顯示寬度的尺寸波動曲線。
現場LED顯示屏：被測扁鋼的實時最大厚度、最小厚度、平均寬度、設備運行狀態。
8、軟件功能
產品參數設置：可設置產品規格、正負公差、材料密度等參數；
系統參數設置：可設置故障通道、通信端口、冷熱系數、系統的校零等；
數據存儲：數據記錄，存儲時間大于3年；歷史數據查詢，可查詢某一時刻的尺寸；
數據庫：系統可配置服務于外部設備的數據庫，便于其它設備讀取記錄數據；
報警設置：可設置超差、超溫報警的形式和閾值；
系統監控功能：具備系統自檢、異常報警和排障措施提示功能；
溫度修正功能：自動/手動，輸入熱膨脹系數后校準，測量熱態軋材顯示常溫尺寸。
9、報警功能
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；現場LED顯示屏數據顏色及狀態顯示報警。
超溫報警：主控室報警燈發光報警；現場LED顯示屏狀態顯示報警。
10、自動標定功能
定期放入標準量塊標定可保證測量精度，一次標定可保持長期（一個月以上）精度。
11、系統監控功能
系統自檢、異常報警和排障措施提示功能。
12、系統防護
抗電磁干擾；防塵、防潮、防霧、防振等，環境適應能力強，可確保系統在惡劣工業現場長期正常運行；光學系統免清洗時間可達一年以上。
激光測寬測厚儀可應用于熱軋產線，亦可應用于冷軋產線，實現寬度厚度尺寸的在線監測與板材邊緣缺陷的檢測，自動化智能化程度高，是為產線升級提供助力的重要設備。
