400-6171-355400-6171-355螺旋鋼管是以帶鋼卷板為原材料，經常溫?cái)D壓成型，以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。螺旋鋼管大部分外徑尺寸較大，對其使用外徑測量?jī)x進行在線檢測，就需要測徑儀能滿足大口徑的檢測需求，同時，能滿足規格內的所有產品檢測，對廠家而言，是更使用的精密儀器。
常用的螺旋鋼管測徑儀采用間距可調雙測頭光電測量法，它既滿足的大口徑的檢測需求，又包容了所有產品檢測。
測量原理簡述：

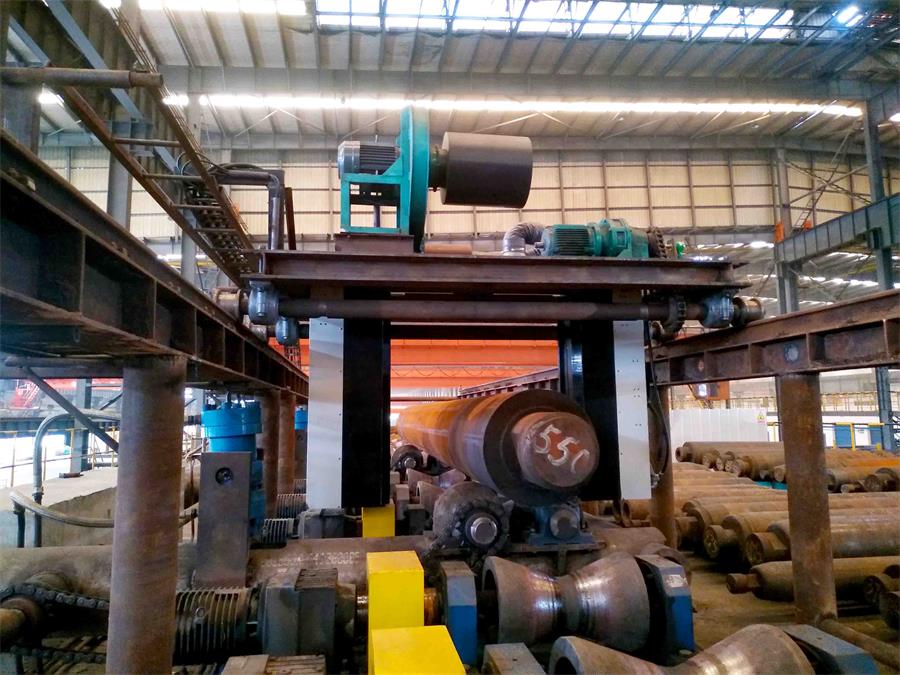

鋼管測徑儀采用上下兩組光電測頭，測量螺旋鋼管邊緣尺寸，當鋼管通過時，系統根據兩側陰影尺寸與測頭間距計算外徑。
關鍵技術：
測頭間距通過伺服電機驅動直線導軌自動調節，適應不同管徑尺寸的測量（如φ610～3048mm），并且尺寸范圍可根據生產的規格定制，廠家僅需要告知螺旋鋼管的極小值與極大值即可，藍鵬測控會根據實際情況定制滿足產線規格內所有外徑尺寸的檢測儀。
高精度與高頻次
測量頻率可達500/2000Hz，實時反饋數據，支持高速生產線。
測量精度優于±0.08mm，滿足高標準質量要求。
數據處理：
鋼管測徑儀的軟件系統實時過濾焊縫區域的突變數據，避免干擾周長計算。
輸出參數包括極大/極小直徑、橢圓度（極大-極小直徑差）及周長值（周長需提前說明定制）。
顯示內容：
主控室LCD顯示器：螺旋鋼管外輪廓尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，鋼管截面的極大/極小直徑、橢圓度，各路測頭的分項測量值。
嵌入式智能模塊顯示屏：螺旋鋼管截面的極大/極小直徑、橢圓度，測量中心高度、風壓、溫度等。
抗干擾設計：
螺旋鋼管測徑儀防護等級IP54，配備氣吹系統（如高壓鼓風機）防止粉塵、水汽、氧化鐵皮附著鏡頭。
數據管理與追溯：
自動生成歷史數據，記錄管體編號、橢圓度趨勢、缺陷位置等，支持質量回溯。
自動化與智能化
超差報警、數據存儲、熱膨脹系數修正等功能，提升生產可控性。
遠程操控系統保障人員安全，減少人為誤差。
大口徑測徑儀實現螺旋鋼管外徑尺寸的高精度、自動化檢測，提升生產效率與質量穩定性。
